Eine IES -Datei für LED-Streifenlichter beschreiben, wie eine getestete Beleuchtungsbaugruppe Licht in verschiedene Richtungen verteilt. Es hilft Designern, vor der Installation vorherzusagen, wo die Beleuchtung einfallen wird. Für LED-Silikonstreifenleuchten, die in Schränken, Kleiderschränken, Badezimmermöbeln und Betten verwendet werden, machen sie zu einem nützlichen Planungstool – keine Garantie dafür, dass jede Installation identisch aussieht.At Bei Farwise Technology Co., Ltd. betrachten wir Möbelbeleuchtung als komplettes System und nicht als isolierten Streifen.
IES steht für Illuminating Engineering Society. Im Lichtdesign bezeichnet eine „IES-Datei“ normalerweise eine fotometrische Datendatei im standardisierten elektronischen Format der Gesellschaft, gekennzeichnet durch die Erweiterung .ies.
Photometrische Daten beschreiben die sichtbare Lichtleistung und ihre Verteilung. Eine IES-Datei ermöglicht es kompatibler Software, das Richtungsverhalten einer getesteten Lichtquelle oder Leuchte darzustellen.
Bei einem Möbelprojekt hilft dies bei der Beantwortung praktischer Fragen:
- Wird der Streifen die Arbeitsfläche oder hauptsächlich die Schrankwand beleuchten?
- Wie wirkt sich eine Positionsänderung auf die beleuchtete Fläche aus?
- Unterbrechen Regale die Lichtverteilung?
- Hinterlässt das vorgeschlagene Layout deutlich dunklere Bereiche?
Die Datei beschreibt die getestete Baugruppe. Es repräsentiert nicht automatisch jede Streifenlänge, jedes Silikongehäuse, jede Montageanordnung oder jede kundenspezifische Version in einer Produktfamilie.
Eine IES-Datei ist im Allgemeinen ein Nur-Text-Dokument. Abhängig von der Datei und ihren unterstützenden Aufzeichnungen kann sie eine Herstelleridentifikation, eine Beschreibung der getesteten Baugruppe, Daten zur Winkelintensität, Informationen zur Lichtöffnung und zugehörige Testdetails enthalten.
Sein Hauptzweck besteht darin, die Lichtintensitätsverteilung zu kommunizieren: wie stark sich Licht in verschiedene Richtungen ausbreitet.
Ein häufiges Missverständnis besteht darin, dass eine IES-Datei die Farbleistung eines LED-Streifens vollständig beschreibt.
Die standardmäßigen photometrischen Verteilungsdaten ersetzen keinen Farbmessbericht. Farberscheinung, Farbwiedergabe und Konsistenz bedürfen einer unterstützenden Dokumentation. Im beschreibenden Text wird möglicherweise eine Farboption erwähnt, dies ist jedoch nicht gleichbedeutend mit detaillierten gemessenen Farbdaten.
Diese Unterscheidung ist bei Kleiderschränken und Badezimmermöbeln von Bedeutung, bei denen es den Benutzern möglicherweise ebenso wichtig ist, wie Objekte aussehen, als auch, ob sie sichtbar sind.
Die Photometrie bestimmt auch nicht die elektrische Sicherheit, Wasserbeständigkeit, Lebensdauer oder Steuerungskompatibilität.
| Projektfrage | Geeignete unterstützende Informationen |
|---|---|
| Wohin wird das Licht gehen? | Passende fotometrische Datei und Beleuchtungsberechnung |
| Wie werden Oberflächen und Stoffe aussehen? | Informationen zur Farbmessung und physische Muster |
| Ist die Baugruppe für ihre Umgebung geeignet? | Relevante Sicherheits- und Umweltdokumentation |
| Funktionieren die Bedienelemente ordnungsgemäß? | Systemkompatibilitätsdokumentation und Funktionstests |
| Entspricht die installierte Wirkung den Erwartungen? | Ein repräsentatives Mock-up und eine Vor-Ort-Bewertung |
Behandeln Sie die IES-Datei als einen Teil des Spezifikationspakets und nicht als Ersatz für alles andere.
Diese beiden Namen sind verwandt, dienen jedoch unterschiedlichen Zwecken.
LM-63 definiert das standardisierte Format zur Übertragung fotometrischer Daten. LM-79 befasst sich mit optischen und elektrischen Messungen von Festkörperbeleuchtungsprodukten unter festgelegten Bedingungen.
Vereinfacht ausgedrückt erklärt man, wie die Daten organisiert sind; Der andere befasst sich damit, wie relevante Messungen erhalten werden.
Für Käufer ist die wichtige Frage, ob die gelieferte Datei auf eine eindeutig identifizierte geprüfte Baugruppe und unterstützende Messprotokolle zurückgeführt werden kann. Ein bekannter Dateiname allein stellt diese Verbindung nicht her.
Wenn ein Lieferant mehrere Streifenkonstruktionen oder kundenspezifische Konfigurationen anbietet, fragen Sie nach, welche Version die Datei darstellt. Gehen Sie nicht davon aus, dass eine Datei für eine Baugruppe unverändert für eine andere gilt.

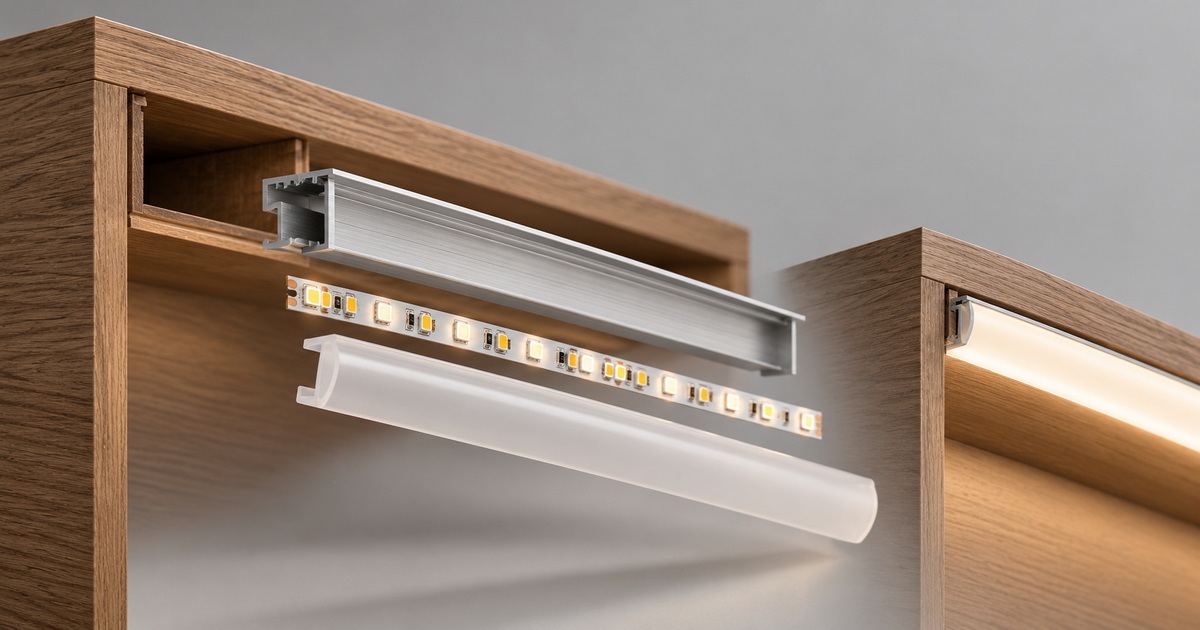

LED-Lichtbänder aus Silikon kombinieren eine Lichtquelle mit einem Gehäuse, das das emittierte Licht beeinflussen kann. Auch Profile, Abdeckungen und angrenzende Möbeloberflächen können Einfluss auf die endgültige Montage haben.
Aus fertigungstechnischer Sicht ist der Vergleich zwischen kompletten Baugruppen nützlich – und nicht nur zwischen blanken Streifen.
Bevor Sie photometrische Daten verwenden, klären Sie, ob die untersuchte Probe Folgendes enthielt:
- Das Silikongehäuse oder eine andere optische Abdeckung.
- Das vorgeschlagene Montageprofil.
- Die gleiche Lichtaustrittsausrichtung.
- Die entsprechende Konstruktion und Konfiguration.
Eine Datei für einen nicht abgedeckten Streifen sollte nicht automatisch als verifizierte Darstellung einer abgedeckten Baugruppe behandelt werden.
Sollte sich durch die Individualisierung die optische Konstruktion ändern, fordern Sie eine Bestätigung an, dass die vorhandenen Daten weiterhin gültig sind. Wenn dies nicht möglich ist, besprechen Sie zusätzliche Tests oder ein überarbeitetes Datenpaket.
Die fotometrische Datei beschreibt die Quelle oder Leuchte. Das Designmodell muss die Möbelgeometrie, die Montageposition und die umgebenden Oberflächen separat berücksichtigen.
Eine versenkte Leiste kann teilweise durch eine Schranklippe blockiert sein. Ein Kleiderschrankregal kann einen Schatten werfen. Auf einer glänzenden Arbeitsplatte können Reflexionen entstehen, die im Alltag stören.
Diese Effekte erklären, warum eine technisch gültige Datei bei unvollständigem Installationsmodell immer noch ein nicht überzeugendes Ergebnis liefern kann.
Ein zuverlässiger Workflow vereint Dokumentenprüfung, Berechnung und physische Validierung.
Beginnen Sie mit dem, was der Benutzer sehen muss.
Eine Unterschrankbeleuchtung soll den jeweiligen Arbeitsbereich unterstützen. Die Garderobenbeleuchtung soll den Benutzern helfen, Kleidung zu erkennen. Bei der Bettbeleuchtung stehen unter Umständen eine komfortable Navigation und eine angenehme Atmosphäre im Vordergrund, statt einer breiten Raumausleuchtung.
Definieren Sie die Betrachtungspositionen und wichtigen Flächen, bevor Sie ein Layout auswählen.
Überprüfen Sie, ob die Dateibeschreibung mit der vorgeschlagenen Baugruppe übereinstimmt. Fordern Sie den Bezug zum unterstützenden Testprotokoll an und klären Sie etwaige Unterschiede zwischen dem getesteten Muster und dem gelieferten Produkt.
Legen Sie außerdem fest, wie der Hersteller erwartet, dass die Daten für die vorgeschlagene Lauflänge verwendet werden. Vermeiden Sie es, eine repräsentative Stichprobe als unbegrenzte lineare Quelle zu behandeln, ohne die Modellierungsmethode zu überprüfen.
Verwenden Sie Beleuchtungssoftware, die das entsprechende fotometrische Format unterstützt. DIALux und AGi32 sind Beispiele für Werkzeuge zur Lichtplanung und -berechnung.
Beziehen Sie den Schrank, die Regale, Nischen und andere wichtige Hindernisse mit ein. Weisen Sie Oberflächeneigenschaften bewusst zu, anstatt Vorgaben ohne Überprüfung zu akzeptieren.
Vergewissern Sie sich bei Beleuchtung in der Nähe von Möbeloberflächen, dass die Software die Behandlung linearer Quellen und leuchtender Abmessungen angemessen ist. Eine vereinfachte Punktquellendarstellung beschreibt den Nahfeldeffekt möglicherweise nicht ausreichend.
Überprüfen Sie die berechnete Beleuchtung auf den tatsächlichen Aufgabenoberflächen, nicht nur das Erscheinungsbild der Visualisierung.
Vergleichen Sie alternative Montagepositionen und -ausrichtungen. Achten Sie auf schattige Bereiche, ungleichmäßige Verteilung und direkte Sicht auf die emittierende Oberfläche.
Ein realistisch wirkendes Bild ist für die Kommunikation nützlich, es ist jedoch kein unabhängiger Beweis dafür, dass die installierte Beleuchtung wie vorgesehen funktioniert.

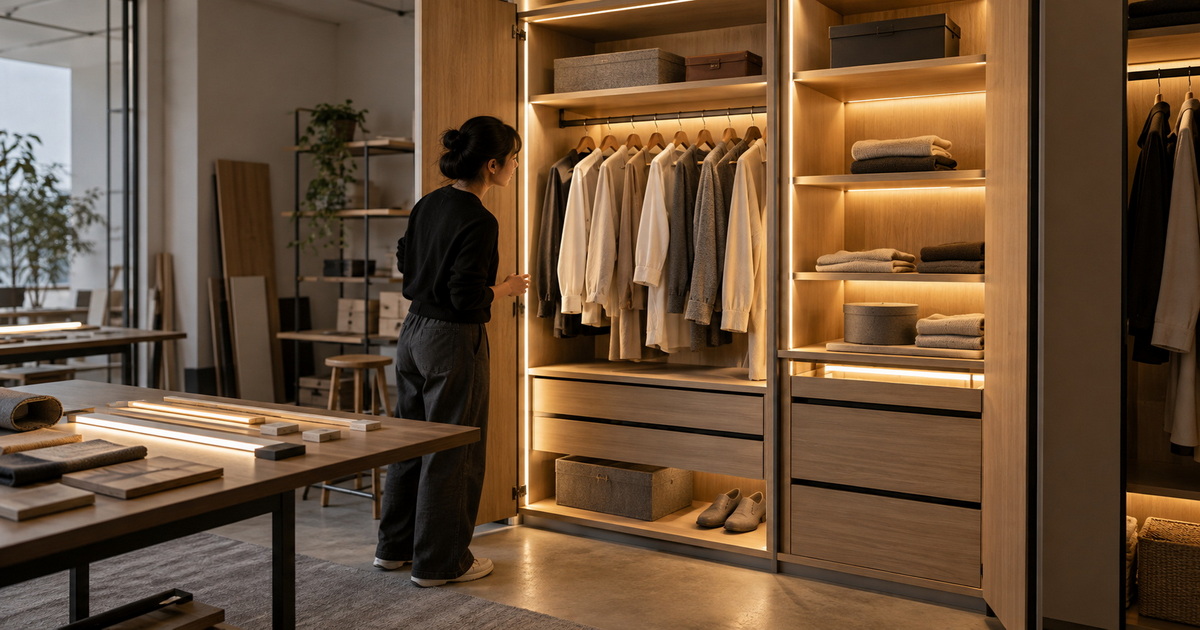

Erstellen Sie einen repräsentativen Möbelbereich mit den vorgesehenen Oberflächen, Gehäusen, Montagemethoden und Bedienelementen.
Überprüfen Sie das Ergebnis aus normalen Betrachtungspositionen. Untersuchen Sie Reflexionen, sichtbare Lichtpunkte, Schatten und den Übergang zwischen beleuchteten und unbeleuchteten Bereichen.
Notieren Sie alle Änderungen und aktualisieren Sie die Konstruktionsdokumentation vor der Produktionsfreigabe.
Die folgenden Szenarien sind Planungsbeispiele und keine Aussagen über abgeschlossene Farwise-Projekte oder gemessene Kundenergebnisse.
Bewerten Sie bei der Unterschrankbeleuchtung, wie sich die Platzierung auf den nutzbaren Arbeitsbereich und die Rückwand auswirkt.
Eine Position, die eine attraktive Wandflutung erzeugt, bietet möglicherweise nicht die beabsichtigte Arbeitsbeleuchtung. Auch Schrankkanten und die Arbeitsposition des Benutzers können das Ergebnis verändern.
Verwenden Sie das fotometrische Modell, um Anordnungen zu vergleichen, und überprüfen Sie dann das gewählte Layout mit der tatsächlichen Oberfläche der Arbeitsplatte.
Ein leeres Garderobenmodell ist kein vollständiges Abbild des täglichen Gebrauchs. Regale, hängende Kleidungsstücke und Facheinteilungen behindern das Licht.
Bewerten Sie die Sichtbarkeit über die relevanten Lagerbereiche hinweg und prüfen Sie, ob Benutzer die emittierende Oberfläche direkt sehen können. Verwenden Sie physische Proben, um das Erscheinungsbild der Farbe getrennt von der Verteilung zu beurteilen.
Photometrische Daten können die Platzierungsentscheidungen rund um Möbel und Spiegel unterstützen. Eine Eignung für einen feuchtigkeitsexponierten Standort kann nicht festgestellt werden.
Überprüfen Sie die Umgebungs- und elektrischen Anforderungen der gesamten Baugruppe separat. Bewerten Sie auch Schatten und Reflexionen auf Gesichtshöhe, wenn die Verwendung von Spiegeln Teil der Beleuchtungsaufgabe ist.
Bewerten Sie bei bettintegrierter Beleuchtung die Wirkung im Stehen, Sitzen und Liegen.
Die Installation sollte sowohl im Hinblick auf den vorgesehenen beleuchteten Bereich als auch auf die unerwünschte Sichtbarkeit der Quelle bewertet werden. Beziehen Sie das Steuerungsverhalten in das Modell ein, anstatt davon auszugehen, dass die fotometrische Datei die Dimmleistung beschreibt.
Bei maßgefertigten Möbelbeleuchtungen ist die Dokumentenkonsistenz oft nützlicher als der Empfang einer großen Sammlung unabhängiger Dateien.
Bitten Sie den Lieferanten um eine Bestätigung:
1. Welche Assembly und Konfiguration die IES-Datei darstellt.
2. Ob Gehäuse und Montageteile zum vorgeschlagenen Design passen.
3. Wie sich die Datei auf ihr Messprotokoll bezieht.
4. Ob die Anpassung die Anwendbarkeit der Daten ändert.
5. Wie die vorgeschlagene Beleuchtungsstrecke modelliert werden soll.
6. Welche Farb-, Sicherheits- und Kontrolldokumente werden separat geliefert?
7. Wie Revisionen nach der Mustergenehmigung identifiziert werden.
Der angegebene OEM/ODM-Umfang von Farwise umfasst die Anpassung von Größe, Funktion, Lösung und Erscheinungsbild. Diese Entscheidungen sollten mit einer klaren Überprüfung der Dokumentation verbunden sein, anstatt davon auszugehen, dass alle Varianten die gleiche Photometrie aufweisen.
Für Projektteams entsteht dadurch eine praktische Genehmigungssequenz: Bestätigen Sie die Montage, überprüfen Sie die unterstützenden Daten, bewerten Sie das Layout und validieren Sie das Muster.
Farwise Technology Co., Ltd. liefert LED-Silikonstreifenleuchten und Möbelbeleuchtungslösungen für Schränke, Kleiderschränke, Badezimmerschränke und Schlafzimmermöbel mit OEM/ODM-Unterstützung für kundenspezifische Projekte.
Senden Sie Ihre Möbelzeichnungen, vorgesehenen Montageorte, Oberflächenmuster, Kontrollanforderungen und Anwendungsdetails an das Farwise-Team. Fordern Sie eine Bestätigung der verfügbaren fotometrischen Dokumentation für die vorgeschlagene Baugruppe zusammen mit einem Probenvalidierungsplan an.
Das Ziel ist ein Beleuchtungssystem, das zum Möbel und zum Benutzer passt – und nicht nur ein Streifen, der in einem Produktbild überzeugend aussieht.
Es handelt sich um eine standardisierte fotometrische Datei, die die gerichtete Lichtverteilung einer getesteten Quelle oder Baugruppe beschreibt. Kompatible Software verwendet diese Informationen, um die Beleuchtung in einer modellierten Installation zu berechnen.
Nicht automatisch. Bestätigen Sie das getestete Muster, den beabsichtigten Modellierungsansatz und die Anwendbarkeit der Daten auf die vorgeschlagene Baugruppe und Lauflänge.
Sie ersetzt keine gemessene Farbdokumentation. Fordern Sie unterstützende Farbinformationen an und bewerten Sie Muster, wenn das Aussehen von Kleidung, Verarbeitung oder Haut wichtig ist.
Nein. Schrankgeometrie, Platzierung, Hindernisse und Oberflächeneigenschaften beeinflussen das Ergebnis. Nutzen Sie Berechnungen als Entscheidungshilfe und ein repräsentatives Modell zur Überprüfung der installierten Wirkung.
Änderungen, die sich auf die optische Konstruktion oder die Lichtleistung auswirken, erfordern möglicherweise überarbeitete Daten oder zusätzliche Tests. Bitten Sie den Hersteller, festzustellen, ob die vorhandene Messung weiterhin repräsentativ ist.
Nein. Die Photometrie befasst sich mit der Lichtverteilung. Umweltverträglichkeit, elektrische Sicherheit und Installationsanforderungen erfordern einen gesonderten Nachweis für die gesamte Baugruppe.
1. Gesellschaft für Beleuchtungstechnik. ['Erfahren Sie mehr über IES-Dateien.' ] Erklärt den Zweck von IES-Dateien, Daten zur Winkellichtintensität, die Klartextstruktur und ihre Beziehung zu Beleuchtungsmessungen. Unterstützt die Definition und Erläuterung des Dateiinhalts im Artikel. [ies ]
2. Illuminating Engineering Society. ['Die IES Lighting Library Standards Collection.' ] Identifiziert LM-63 als Standard für das elektronische fotometrische Datenformat und LM-79 als Messstandard für Festkörperbeleuchtungsprodukte. Unterstützt die Unterscheidung zwischen Datenformat und Messmethode. [ies ]
3. US-Energieministerium. ['LM-79-Berichte verstehen.' ] Erklärt die absolute Photometrie, Messungen für bestimmte LED-Konfigurationen und die Beziehung zwischen Testberichten und Intensitätsdaten im IES-Format. Unterstützt die Diskussion des Konfigurationsabgleichs und der separaten Messdokumentation. [www1.eere.energy ]
4. Beleuchtungsanalysten. ['Leuchtendefinition – Konzepte.' ] Beschreibt unterstützte fotometrische Formate und die Rolle fotometrischer Informationen bei Beleuchtungsberechnungen. Unterstützt die Erläuterung der Berechnungssoftware und der Dateikompatibilität. [docs.agi32 ]
5. Beleuchtungsanalysten. ['Neue fotometrische Datei – Allgemeine Informationen.' ] Erklärt Dateiinformationen, leuchtende Formen und die Bedeutung von leuchtenden Abmessungen in Berechnungsprogrammen. Unterstützt die Anleitung zur Modellierung linearer Baugruppen und zur Überprüfung der Quellgeometrie. [docs.agi32 ]
6. DIALux. ['Lichtdesign leicht gemacht mit DIALux evo.' ] Beschreibt Beleuchtungsberechnung, Visualisierung und photometrische Standards, die von der Software unterstützt werden. Unterstützt seine Aufnahme als praktisches Lichtdesign-Tool. [Dialux ]
7. Mingxue-LED. [„Was ist IES für LED-Streifenlicht?“ ] Veröffentlicht am 21. Juni 2023. Originalartikel zur Rekonstruktion bereitgestellt. Sein breiter Anwendungsüberblick prägte das Thema; Durch diese Neufassung wird der Name der Organisation korrigiert und die Intensitätsverteilung von umfassenden Informationen zur Farbleistung unterschieden. [mingxueled ]
8. Farwise Technology Co., Ltd. Der Hintergrund des Unternehmens wird in der Projektbeschreibung angegeben. Quelle für die angegebene Herstellungsgeschichte, Möbelbeleuchtungsanwendungen, Produktumfang und OEM/ODM-Anpassungsmöglichkeiten. Es wurden keine öffentliche URL der Unternehmensquelle oder Kundenrezensionen angegeben. Es wurden keine Kundenangebote, verifizierten Projektergebnisse oder Behauptungen über firmeninterne photometrische Tests erfunden.
