● آی سی نوار LED آدرس پذیر چه کاری انجام می دهد؟
● IC داخلی در مقابل نوارهای LED IC خارجی
● انواع آی سی نوار LED آدرس پذیر اصلی توضیح داده شده است
>> نوارهای LED آدرس پذیر تک داده
>> نوارهای LED آدرس پذیر داده های پشتیبان
● نحوه انتخاب انواع آی سی نوار LED آدرس پذیر برای مبلمان
>> نور سفید را جداگانه ارزیابی کنید
>> زنجیره کنترل کامل را تأیید کنید
● چراغ های نوار سیلیکونی LED آدرس پذیر: چه تغییری می کند؟
● یک روش تایید بهتر: یک ماکت مبلمان را آزمایش کنید
>> تجربه قابل مشاهده را مرور کنید
● عیب یابی مشکلات نوار LED آدرس پذیر
● OEM و ODM Planning With Farwise Technology Co., Ltd.
● سیستم را در اطراف برنامه تمام شده بسازید
>> 1. کدام آی سی نوار LED آدرس پذیر برای روشنایی مبلمان بهترین است؟
>> 2. آیا خطوط ساعت و خطوط داده پشتیبان قابل تعویض هستند؟
>> 3. آیا هر نوار آدرس پذیر هر LED را به صورت جداگانه کنترل می کند؟
>> 4. آیا می توان چراغ های نوار سیلیکونی LED آدرس پذیر را برش داد؟
>> 5. آیا انواع مختلف آی سی آدرس پذیر می توانند از یک کنترلر استفاده کنند؟
>> 6. آیا کنترل داده های پشتیبان از هر شکست پایین دستی جلوگیری می کند؟
انتخاب بین انواع آی سی نوار LED آدرس پذیر با درک نحوه عملکرد روشنایی شروع می شود. لهجه ای روان در زیر تخت، نمایشگر خرده فروشی هماهنگ و روزمره روشنایی کمد لباس اولویت های مختلفی دارد. مدار یکپارچه مناسب به ارائه اثر مورد نظر کمک می کند، اما باید با کنترل کننده، سیستم قدرت، برنامه نصب و نگهداری کار کند.
نقطه شروع توصیه شده من سازگاری است ، به جای نام تراشه محبوب. نوارهای LED آدرس پذیر می توانند LED ها یا گروه های LED را بسته به ساختار آنها کنترل کنند. این تمایز تعیین می کند که یک اثر با چه دقتی در سطح روشن حرکت می کند.
یک مدار مجتمع یا آی سی، دستورالعمل های کنترل را تفسیر می کند و منابع نور متصل را تنظیم می کند. به جای اینکه کل نوار ظاهر یکسانی داشته باشد، یک سیستم آدرس پذیر می تواند رنگ ها یا سطوح روشنایی متفاوتی را به بخش های جداگانه اختصاص دهد.
بخش قابل کنترل معمولاً پیکسل نامیده می شود. با این حال، پیکسل همیشه به معنای یک LED فیزیکی نیست. برخی از نوارها ساطع کننده های فردی را کنترل می کنند. دیگران چندین را با هم کنترل می کنند.
برای خریداران، سوال مهم ساده است: کوچکترین بخش قابل کنترل در مبلمان نهایی چگونه به نظر می رسد؟
توضیح محصول که می گوید 'آدرس پذیر' کافی نیست. از تامین کننده بخواهید تا اثر مورد نظر را روی ترکیب واقعی نوار و کنترلر نشان دهد.
یک آی سی داخلی درون بسته LED قرار دارد. نمونه های آشنا عبارتند از WS2812B و برخی محصولات SK6812.
این آرایش منبع نور و الکترونیک کنترل را در یک مجموعه فشرده ادغام می کند. با این حال، بسته به تنهایی آرایش برش نوار نهایی یا قابلیت سرویس دهی کلی را ایجاد نمی کند.
برای پروژه های مبلمان، به جای اینکه فرض کنید یک تراشه یکپارچه نصب آسان تر را تضمین می کند، اجزای روشنایی مونتاژ شده را ارزیابی کنید.
یک آی سی خارجی به طور جداگانه روی برد مدار نوار قرار می گیرد. WS2811 یک مثال آشنا است.
طرح‌های درایور خارجی می‌توانند گروه‌هایی از LED را کنترل کنند و در هنگام ارزیابی جلوه‌های متحرک، بخش‌بندی قابل مشاهده را مهم می‌سازند.
هیچ کدام از ساخت و سازها به طور خودکار برتری ندارند. توصیه خرید من این است که جلوه روشنایی کامل، طراحی اتصال، روش جایگزینی و پشتیبانی کنترل‌کننده مستند را با هم مقایسه کنید.

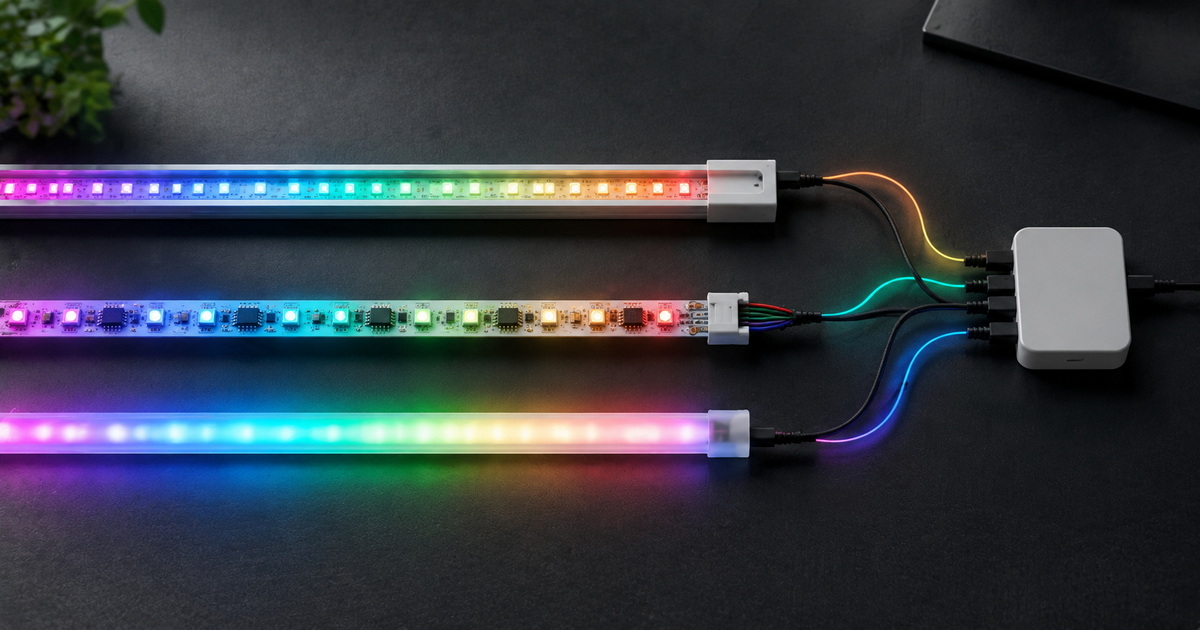

مقایسه زیر بر روی رویکردهای کنترلی و ملاحظات خرید متمرکز است تا مشخصات محصول.
| رویکرد کنترل | مثال های آشنا | سوال اصلی خرید |
|---|---|---|
| کنترل تک داده | WS2812B، محصولات منتخب SK6812 | آیا کنترلر پروتکل و ترتیب رنگ دقیق را پشتیبانی می کند؟ |
| کنترل ساعت | APA102، SK9822 | آیا کنترلر هم خروجی داده و هم خروجی ساعت را ارائه می دهد؟ |
| کنترل داده های پشتیبان | WS2813، WS2815 | مسیر پشتیبان مستند شده چه خرابی هایی را می تواند دور بزند؟ |
| کنترل درایور خارجی | WS2811 | آیا گروه بندی قابل کنترل با اثر مورد نظر مطابقت دارد؟ |
| کنترل مستقیم DMX | طراحی های اختصاصی سازگار با DMX | آیا نوار واقعاً تحت کنترل DMX است یا نیاز به تبدیل دارد؟ |
این دسته ها جنبه های مختلف یک محصول را توصیف می کنند و می توانند همپوشانی داشته باشند. برای مثال، ساختار درایور خارجی، به جای یک استاندارد ارتباطی مجزا، قرار دادن اجزا را توصیف می کند.
محصولات به سبک WS2812B از سیگنال داده حساس به زمان استفاده می کنند. کنترل‌کننده دستورالعمل‌ها را از طریق زنجیره‌ای از پیکسل‌ها ارسال می‌کند و هر مرحله اطلاعات را به بعد ارسال می‌کند.
اگر خرابی عملکرد ارسال را قطع کند، پیکسل های پایین دست ممکن است دستورالعمل های معتبر را دریافت نکنند. با این حال، یک عنصر ساطع کننده نور ناموفق لزوماً به این معنی نیست که مدار داده نیز از کار افتاده است.
قبل از خرید، نوع دقیق تراشه پشتیبانی شده را بررسی کنید. همچنین ترتیب رنگ را تأیید کنید: تنظیمات نادرست می‌تواند باعث شود نواری که در غیر این صورت کار می‌کند رنگ‌های اشتباهی را نشان دهد.
APA102 و SK9822 از سیگنال های داده و ساعت جداگانه استفاده می کنند. ساعت کمک می کند تا نحوه تفسیر الکترونیک دریافت کننده اطلاعات دریافتی را هماهنگ کند.
این محصولات با طرح های تک داده ای حساس به زمان متفاوت هستند. یک کنترلر سازگار باید خروجی کلاک مناسب را ارائه دهد.
فرض نکنید که رفتار کنترلی مشابه باعث می شود تراشه های مختلف از نظر بصری قابل تعویض باشند. Pololu به طور خاص خاطرنشان می کند که تفاوت رنگ می تواند ترکیب محصولات SK9822 و APA102C را در یک نصب نامطلوب کند.
برای تکرار سفارشات مبلمان، این یک قانون عملی را پشتیبانی می کند: تأیید تعویض اجزا قبل از تولید.
خانواده‌های WS2813 و WS2815 شامل ترتیبات داده‌های پشتیبان هستند که برای حفظ ارتباطات پایین‌دستی تحت شرایط خرابی پشتیبانی شده طراحی شده‌اند.
خط داده پشتیبان یک خط ساعت نیست. اگرچه هر دو طرح ممکن است اتصالات اضافی داشته باشند، این اتصالات کارهای متفاوتی را انجام می دهند.
سیگنال‌دهی پشتیبان همچنین امیتر خراب را تعمیر نمی‌کند، برق از دست رفته را بازیابی نمی‌کند، یا از اتصال آسیب‌دیده محافظت نمی‌کند. آن را به عنوان یک ویژگی انعطاف پذیری خاص در نظر بگیرید، نه یک وعده عملیات بدون وقفه.
نوارهای DMX مستقیم از یک رابط کنترلی متفاوت از خروجی های معمولی کنترل کننده پیکسل استفاده می کنند. از طرف دیگر، یک مبدل DMX به پیکسل می‌تواند دستورالعمل‌های DMX را دریافت کند و یک پروتکل پیکسل پشتیبانی‌شده تولید کند.
این تمایز هنگام هماهنگی روشنایی با یک سیستم کنترل موجود اهمیت دارد.
بپرسید کجا تبدیل رخ می دهد، چه کسی آدرس دهی را پیکربندی می کند، و کدام طرف از راه اندازی پشتیبانی می کند. 'سازگار با DMX' باید یک مسیر اتصال مستند را توصیف کند، نه یک برچسب بازاریابی غیرقابل توضیح.
قبل از انتخاب یک تراشه، تصمیم بگیرید که آیا کنترل آدرس پذیر عملکرد مفیدی را اضافه می کند یا خیر.
یک نمایشگر متحرک ممکن است از بخش هایی که به طور مستقل کنترل می شوند بهره مند شوند. کمد لباسی که فقط برای روشنایی ثابت در نظر گرفته شده است ممکن است نیازی به جلوه های سطح پیکسل نداشته باشد.
توصیه من این است که ابتدا تجربه کاربری ضروری را تعریف کنید:
- وقتی شخصی به مبلمان نزدیک می شود یا آن را باز می کند چه اتفاقی باید بیفتد؟
- آیا نور باید ثابت بماند یا حرکت نمایشگر؟
- پس از بازگشت برق چگونه باید رفتار کند؟
- آیا کاربر می تواند آن را بدون برنامه اجرا کند؟
- چه کسی سیستم را حفظ خواهد کرد؟
این سوالات به جلوگیری از پیچیدگی خرید که محصول نهایی به آن نیاز ندارد کمک می کند.
ترکیب رنگ RGB و کانال سفید اختصاصی رویکردهای متفاوتی هستند. محصولات RGBW یک امیتر سفید جداگانه اضافه می کنند، اما نوار کامل و کنترلر باید از ترتیب کانال پشتیبانی کند.
برای کابینت‌ها و کمدها، من توصیه می‌کنم که ظاهر نور سفید را مستقل از جلوه‌های تزئینی تأیید کنید.
لباس‌ها، روکش‌های چوبی، سطوح کار و نور اطراف را در یک نمونه فیزیکی بررسی کنید. یک انیمیشن جذاب نشان نمی دهد که نور روزانه مناسب است.
نوار را به صورت مجزا تایید نکنید. درخواست تایید از:
- خانواده دقیق تراشه و نوع تولید.
- پشتیبانی از کنترلر و پیکربندی مورد نیاز.
- آرایش کانال رنگی
- جهت داده ها و برچسب گذاری اتصال.
- رفتار راه اندازی و تنظیمات ذخیره شده
- سازگاری با روش سوئیچینگ یا اتوماسیون پیشنهادی.
ترتیبات قدرت، سطوح سیگنال و زمین نیز بر قابلیت اطمینان تأثیر می گذارد. به جای تلقی همه محصولات آدرس پذیر به عنوان قابل تعویض الکتریکی، از مستندات تجهیزات انتخابی پیروی کنید.
چراغ های نوار سیلیکونی LED لایه دیگری از تصمیمات خرید را اضافه می کنند. ساختار سیلیکونی پروتکل کنترل را مشخص نمی کند، بنابراین خریداران باید طراحی الکتریکی را جداگانه تایید کنند.
برای ادغام مبلمان، توصیه من این است که مونتاژ مکانیکی را در کنار نمونه روشنایی بررسی کنید:
- محصول ممکن است به کدام جهت خم شود؟
- چگونه وارد مبلمان می شود و از آن خارج می شود؟
- اتصالات و کلاهک های انتهایی کجا خواهند نشست؟
- آیا نصاب ها می توانند به کنترلر دسترسی داشته باشند؟
- آیا می توان قسمت آسیب دیده را بدون جدا کردن کابینت تعویض کرد؟
محصولات انعطاف پذیر به سبک نئون باید فقط در جهت مشخص خود خم شوند. اجبار خم شدن اشتباه می تواند به اجزای داخلی آسیب برساند.
برش همچنین دهانه ای ایجاد می کند که نیاز به روش تکمیل و آب بندی مناسب دارد. نمای بیرونی سیلیکونی نباید به عنوان دلیلی بر این که یک مجموعه اصلاح شده برای قرار گرفتن در معرض رطوبت مناسب باقی می ماند تلقی شود.
برای کابینت حمام، اسناد محیط مورد نظر و ترتیب اتصال کامل را درخواست کنید.
یک نمایش کوتاه بر روی میز کار نحوه اجرای کامل نصب را مشخص نمی کند.

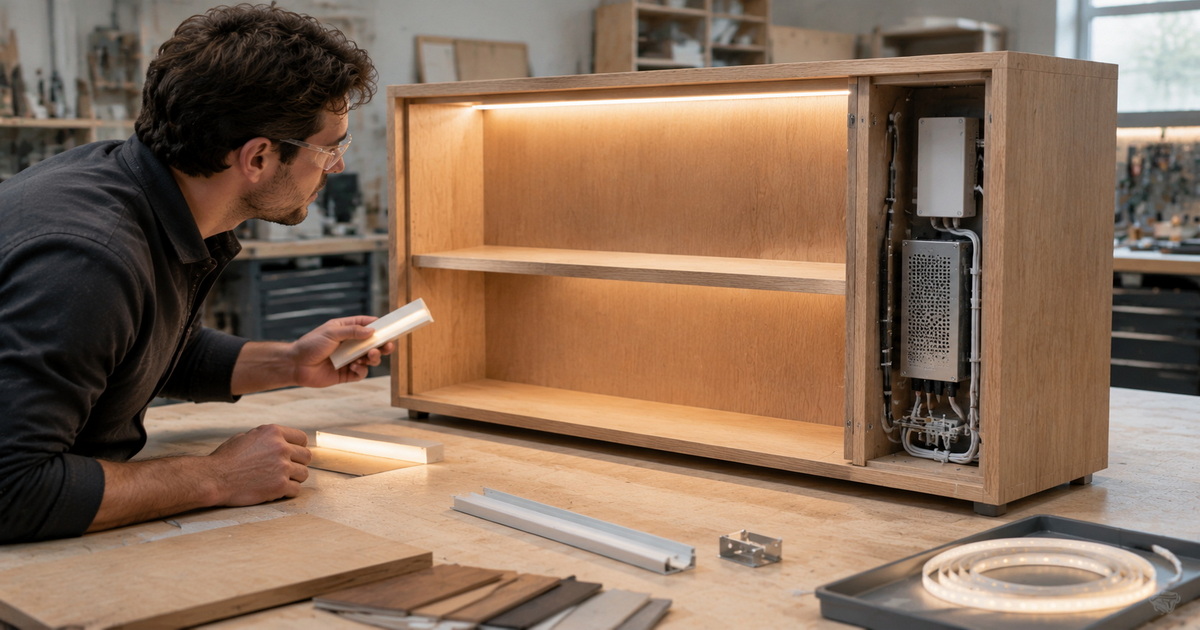

روش تأیید پیشنهادی من، ماکت مبلمان با استفاده از نوار پیشنهادی، کنترلر، اتصالات، مسیریابی کابل، روش نصب و منبع تغذیه است.
نور را از موقعیت های دید معمولی بررسی کنید:
- آیا نقاط فردی حواس را پرت می کند؟
- آیا اثرات متحرک روی مفاصل صاف به نظر می رسند؟
- آیا صحنه سفید با پرداخت های اطراف مطابقت دارد؟
- آیا نور هنگام مشاهده از روی تخت ناراحت کننده است؟
- آیا روشنایی محتویات کابینت مورد نظر را آشکار می کند؟
مشاهدات را بر اساس معیارهای پذیرش توافق شده به جای تکیه بر 'به نظر می رسد خوب' ثبت کنید.
اقدامات معمولی را آزمایش کنید، نه فقط اثرات نمایشی:
1. سیستم را خاموش و روشن کنید.
2. درب یا کنترل اشغال برنامه ریزی شده را فعال کنید.
3. تغییر بین صحنه های تزئینی و کاربردی.
4. رفتار مورد انتظار را پس از وقفه تایید کنید.
5. بررسی کنید که عملیات معمول قابل درک باشد.
یک نمونه تایید شده و سابقه پیکربندی را حفظ کنید.
برای خرید تولید، توصیه می کنم شناسایی جزء، تنظیمات کنترلر، نقشه های مونتاژ، روش اتصال و ظاهر پذیرفته شده را ثبت کنید.
این امر ارزیابی جایگزین‌های بعدی را آسان‌تر می‌کند و به خریدار و سازنده یک مرجع مشترک می‌دهد.
سوسو زدن، رنگ‌های نادرست و جلوه‌های ناپایدار می‌توانند از پیکربندی، تحویل برق، اتصالات یا یکپارچگی سیگنال ناشی شوند. آنها به طور خودکار یک IC معیوب را نشان نمی دهند.
| علائم | بررسی اولیه |
|---|---|
| رنگ ها نادرست به نظر می رسند | انتخاب پروتکل و ترتیب رنگ را تأیید کنید |
| پیکسل ها به طور غیرقابل پیش بینی سوسو می زنند | اتصالات، مسیریابی سیگنال و پایداری برق را بررسی کنید |
| فقط بخشی از نصب پاسخ می دهد | پیکربندی طرح و مسیر اتصال تحت تأثیر را بررسی کنید |
| نمونه نیمکت کار می کند اما سیستم نصب شده خراب می شود | کابل های نصب شده و منابع تداخل اطراف را مقایسه کنید |
| مشکلات پس از تغییر جزء شروع می شود | جایگزینی را با پیکربندی تایید شده مقایسه کنید |
یک روش تشخیصی مفید، ساده کردن سیستم است. یک نمونه خوب شناخته شده را مستقیماً با استفاده از ترتیب توصیه شده سازنده به کنترل کننده متصل کنید. سپس اجزای پروژه را به صورت جداگانه معرفی کنید.
این رویکرد به تشخیص خطای نوار از یک مشکل سیم کشی یا یکپارچه سازی کمک می کند. اصلاحات الکتریکی باید از دستورالعمل های تامین کننده پیروی کند و توسط پرسنل واجد شرایط انجام شود.
طبق اطلاعات شرکت ارائه شده برای این مقاله، شرکت فناوری فارویز، شانزده سال تجربه تولید روشنایی LED را به ارمغان می آورد.
محدوده محصول اعلام شده آن شامل چراغ های نوار سیلیکونی LED و نورپردازی مبلمان برای کابینت، کمد، کابینت حمام و مبلمان اتاق خواب است. خدمات OEM و ODM آن از سفارشی سازی ابعاد، عملکردها، راه حل های روشنایی و ظاهر پشتیبانی می کند.
برای بررسی روشنایی آدرس پذیر، توصیه من این است که ارائه دهید:
- نقشه های مبلمان و محل نصب.
- رفتارهای نورپردازی روزمره و تزئینی مورد نظر.
- روش کنترل ترجیحی
- شرایط محیطی
- مسیرهای کابل و الزامات دسترسی.
- انتظارات ظاهری و تایید نمونه.
از Farwise بخواهید که نوار، آی سی، کنترلر و رویکرد مونتاژ مناسب پروژه را تأیید کند. تنظیمات آدرس پذیر خاص باید قبل از گنجاندن در مشخصات خرید بررسی شوند.
بهترین آی سی نوار LED آدرس پذیر، آی سی است که از رفتار مورد نیاز در یک سیستم مستند و قابل نگهداری پشتیبانی می کند.
با کار نورپردازی شروع کنید. معماری کنترل را تایید کنید. مونتاژ کامل در مبلمان واقعی را تایید کنید. سپس آن پیکربندی تایید شده را از طریق تولید حفظ کنید.
نقشه‌های مبلمان، اهداف نورپردازی، اولویت‌های کنترل و الزامات سفارشی‌سازی خود را به شرکت فناوری Farwise ارسال کنید. قبل از متعهد شدن به تولید حجم، درخواست بررسی برنامه و نمونه طرح کنید.
هیچ انتخاب جهانی وجود ندارد. رویکرد کنترل را در مورد اثرات مورد نیاز، سازگاری کنترلر، نیاز به نور سفید، ترتیب نصب و دسترسی به تعمیر و نگهداری انتخاب کنید. به جای انتخاب تنها با نام تراشه، مونتاژ کامل را تأیید کنید.
خیر. یک خط ساعت، دریافت داده ها را در یک پروتکل کلاک شده هماهنگ می کند. یک خط داده پشتیبان یک مسیر ارتباطی جایگزین را تحت شرایط پشتیبانی فراهم می کند. الزامات اتصال و عملکرد آنها متفاوت است.
خیر. برخی از محصولات LED های جداگانه را کنترل می کنند، در حالی که برخی دیگر گروه ها را کنترل می کنند. کوچکترین بخش قابل کنترل را تأیید کنید و بررسی کنید که چگونه بر انیمیشن مورد نظر تأثیر می گذارد.
محصولات مناسب را می توان در مکان های تعیین شده خود برش داد. دستورالعمل های خاص برش و خاتمه را دنبال کنید و محافظ انتهایی مورد نیاز را بازیابی کنید. تصور نکنید که حفاظت از محیط زیست اصلی پس از اصلاح بدون تغییر باقی می ماند.
گاهی اوقات. یک کنترلر ممکن است از چندین پروتکل پشتیبانی کند، اما خروجی ها و تنظیمات آن باید با نوار انتخاب شده مطابقت داشته باشند. قبل از خرید، ترتیب دقیق محصول و کانال پشتیبانی شده را تأیید کنید.
خیر. این به نقص های ارتباطی خاصی می پردازد. برق را بازیابی نمی کند، قطره چکان های آسیب دیده را ترمیم نمی کند، یا از هر خطای احتمالی سیم کشی عبور نمی کند. رفتار مستند محصول خاص را بررسی کنید.
